Horsepower
265～375 HP
Class
5, 6 & 7
Grain Tank Size
10,570リットル
Unload Rate
毎秒88～113リットル

AXIAL-FLOW 150シリーズ

ビルトインエコノミーで高効率

150シリーズのAxial-Flow®コンバインは、オーナーオペレーターやフリートの操作に最適。ベルト駆動のローターを備えた操作が簡単で効率的、しかも信頼性の高い設計により、最大限の安心を提供します。実績のあるTier 4 B/Final 排気ガス規制適合の6.7リッター～8.7リッターエンジン、エンジン回転数2100で最大375のエンジン馬力、最大10,570リットルの容量により、より大きな250シリーズと同じ優れた穀物品質、粒子の袋詰め、およびバリューを提供します。

機能を見る

フィーディングシステム
トランスミッション
脱穀と分離
クリーニングシステム
残留物の管理
穀物の処理
オペレーターの環境

フィーディングシステム

機能性能の向上

高容量機能と重量回転繰り出しシステムにより作業をスピードアップ。作物の流れが強化され、コンバインへの送込みも改善されたため、作物の流れもスムーズに、作物への負担も軽減。

ヘッダー

機能が向上し、拡張されたヘッダーラインナップには最新の収穫テクノロジーが組み込まれています。
フィーダー収納
- スラットとフィーダーチェーンが追加された8ピッチスペーシングとポジショニングにより、マテリアルは移行円錐台に向かってさらに速く、均等に送り出されます。
- 新しいロックトラップビーターはらせん状のデザインを特徴とし、コンバインへの石の侵入を防ぎます。
フィーダーのギアボックス
- 下方のフィーダーギアボックスは、チョッピング円錐ヘッドなど大型ヘッダーの高馬力要件に対応。
- 即時フィーダーは、フィーダーシャフト上の摩擦クラッチとフィーダードラム上のラジアルピンクラッチの両方でフィーダーを保護し、ベルトやチェーンは不要です。
- 3速ギアボックスでは、ローター速度オーバーラップでベルト寿命の向上を実現。一般的に採用されているローター速度での最適なポジショニングが保証されます。

トランスミッション

2速電子シャフトトランスミッションによりシームレスなコントロールを実現

シンプル性、利便性、それとも卓越性。コントロールに求めるものが何であれCase IH Axial-Flowコンバインならお望みどおりのシングルローターテクノロジーでご利用いただけます。シンプルで、効率性に優れた高信頼ベルトドリブンローター設計によって、150シリーズは実証されたテクノロジーを提供します。

150 Series Combines_Two-Speed Electric Shift Transmission

電子シフトトランスミッション
- 高速および低速レンジにより、変速せずに様々な圃場条件で作業できます。
- 向上した静止摩擦により変速もしやすいため、収穫期間を最大限に活用し、圃場での生産性を最大にすることができます。
ポンプドライブ/セパレータードライブ
- PTOギアケースデザインの向上により、ポンプとドライブが2,100 rpm未満で効率的に動作します。
- 最大限の省燃費を実現し、エンジンの摩耗を抑えます。

脱穀と分離

収穫をコントロール

当社はシングルローターの開発を1960年代に開始し、その先駆者となりました。その後、当社は微調整、強化、向上を重ねローター性能における最高傑作、AFXローターを生み出しました。AFXローターは様々な構成に設定でき、作物と脱穀の両方の状態に適合させることができます。

150 Series Combines_Threshing and Separating

移行円錐台とローターインペラ
- 特許を取得している移行円錐ベーンとローターインベラは作物をフィーダーから吹き飛ばし、やさしく脱穀速度にまで加速させます。
- フィードアクセラレータは不要です。
- 移行円錐台とインペラーはフィーダーから秒あたり約31立方メートルの空気を吸い込み、埃の多い状態での可視性を改善します。
AFXローター
- 直径30インチのAFXローターの設計により、遠心力分離により、複数パスの粒単位でのやさしい脱穀が可能です。
- STライスローターでは、厳しいライスの条件に対応するように設計され、よりスムーズなフィーディングが可能となり、操作状の特性が向上しています。
- STローターチューブの直径は以前より小さくなり、より長いやすりバーが追加されたことで、より多くの硬い稲わらをローターの全長を通じて処理できるようになりました。
モジュールとグレート
- 軽量のスプリット凹形のデザインにより、以前の3つのセクションがそれぞれ2つに分割され、6つの凹面が形成されています。
- 各凹面の重量はわずか約17kg（以前のデザインの半分）。
- 乗り降りもしやすく、作物の種類の変化に応じてマシンの構成を簡単に変更できます。
- インフィードランプは個々のコンポーネントにボルトで固定されるようになったため、構成、サービス、メンテナンスが楽になりました。

ローターケージ
- ローターケージは複数パスの粒単位でのやさしい脱穀、およびよりスムーズな作物の流れを実現します。
- 同心ローターケージでは、積極的な作物コントロールが行え、穴が開いているため、360度の最大作物分離が可能です。
ローターケージベーン
- 調整可能でケージベーンにボルト固定
- 様々な作物の状態に合わせて速度をカスタマイズ可能
ロータードライブ
- 高信頼ベルト駆動ローター設計
- 向上したPTOギアケース設計により効率的なポンプおよびドライブ操作を確保

クリーニングシステム

凹凸のある地形やさまざまな条件で優れた性能を発揮

高容量コンバインでは、大規模な高容量クリーニングシステムが必要です。Axial-Flowコンバインは、そのサイズのマシンに合ったクリーニングシステム容量で優れた生産性、穀物試料品質、節約を実現します。クロスフロークリーニングファンは、その特許取得デザインにより収穫物の状態に関係なく、一貫してクリーンな穀物試料を生み出します。

150 Series Combine_Cross Flow Cleaning System

オーガベッド
- 6.24m²の固定クリーニングエリアと6つのオーガーシステムにより、極めてクリーンな穀物サンプルのための一貫した作物の流れを実現します。
- 左側のオーガは、他のオーガの逆方向に回転するため、クリーニングエリアは均等化されます。
クロスフローファン
- ファンに入ると渦が生まれ、これによって気流が過給されることで、ふるい全体にバランスよくエアーがいきわたります。
- エアーはファンのサイドではなく最上部から幅全体に入り、優れた気流が生まれます。
クロスフロークリーニングシステム
- 不均等な地面を操作すると、キャビンのセンサーによってこれが自動的に検出されます。
- 前から後ろ、そして横から横に振動することで、楕円の動きが生まれ、上部のふるい上の作物は均等に分散されます。これによってクリーニング能力が最大化されます。
- 作物と状態によって異なりますが生産性が最大20%向上します。
テーリングデザイン
- 位置が変更されたテーリング昇降機により、コンバインの右側に届きやすくなり、サービスやメンテナンスが容易になりました。

残留物の管理

メンテナンスが容易な効率的コントロール

新しい作物の遺伝子に係る残留物の問題に対応するために、Case IHの残留物管理システムが構築されています。このシステムでは、Axial-Flow 150シリーズのコンバイン上で使用される、より大きなヘッダー幅全体で均等に機能し、翌年の作物のための土地の準備に役立ち、また、ベール梱包に適した一定の干し草の形状を形成し、長い穂を作ることができます。耕地から家畜需要まで、当社では各種さまざまな残留物管理機能を販売しています。

ローターの吐出側のデフレクタ
- ローターの真裏に配置され、残留物をチョッパーに向かう中央のフィーディングポイントに偏向させます
- ローターの吐出側のデフレクタは、コンバインの右側から、4つの異なる位置に配置できるピンを使って調整できます
- 干し草の形状が改善されます
チョッパー
- 山形の形状で装着されたブレードにより、チョップの質が向上
- バランスが一貫し、信頼性と耐久性が向上しています
- 反対側の刃とチョッパーのブレードとの間のオーバーラップが大きくなるように再設計されています
- シングルポイントのクイックラッチシステムおよびサービスロックアウトにより、残留物システム全体を揺らすことができメンテナンス時に便利です
干し草シュート
- 2つの残留物モード（スプレッドと干し草）には、残留物の要件に応じてオプションをご用意。藁の品質が向上します
油圧駆動スプレッダー
- 油圧駆動の残留物スプレッダーは、キャビン内で調整でき、300～750rpmの速度コントロールですぐにお使いいただけます。
- スプレッドは手動で、またはキャビンから残留物の要件に合わせて調整できます。

穀物の処理

アンロード時間を削減

全Axial-Flowコンバインモデルで大型の穀物タンク、長いアガー、そしてすぐに折りたためる工具不要の穀物タンクエクステンションが標準装備です。より効率的に圃場作業を行えます。

クリーンな穀物エレベーター
- 大型のクリーン穀物エレベーターは、より大きな処理量や容量に適しています。
掃除が簡単
- オーガの雨どいスライドは簡単に取り外せるため、クリーングレインやテーリングオーガを素早く簡単に掃除できます。
高いアンロード率
- 5150で秒あたり88リットルのアンロード率
- 6150/7150で秒あたり113リットルのアンロード率
- 高いアンロード率により、穀物カートが圃場やアンロード中のアンガーの下にとどまる時間が短縮されます

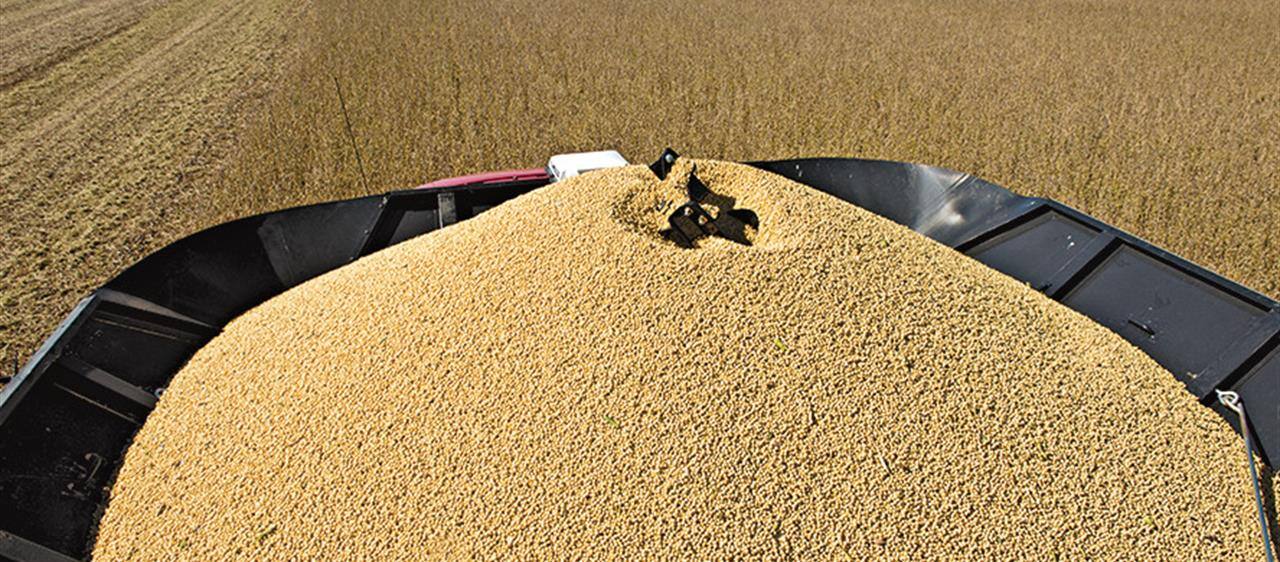

穀物タンク
- 5150で8800リットル、6150および7150で10,570リットル
- 標準搭載のツール不要クイック折畳可能エクステンション
- オプションの電源折畳穀物タンクカバーおよびエクステンション
アンロードオーガオプション
- 上部のピボット式傾斜アンロードオーガーにより、穀物を高壁トレーラーに安全にアンロードするのに充分なスペースが確保されます。150シリーズのオーガーの長さにより、アンロードの作業を行っている間、ヘッダーと穀物トレーラーの間の快適な距離を維持できます。
軸噴出
- オプションの軸噴出では、アンロードの効率が向上します。穀物ストリームはすべてキャビン内から制御できます。

高度農業システム (AFS)

推測作業をなくして、収穫を簡素化。

Case IH Advanced Farming Systemsの精密農業ソリューションは、テクノロジーをコンバインに統合して、収穫の管理を可能にします。工場でインストールされたAFS AccuGuide™自動ガイダンスシステムなどを使用すると、圃場条件や操作スキルに左右されずに、収穫を最適化するためのツールを利用することができます。

AFS Pro 700ディスプレイ
- 作動中の収量モニタリングと機械/誘導制御
- すべてのCase IH機器と互換性があります
- 植栽装置と散布装置の間を簡単に移動できます
収量を最大化するための精密部品
- オープンフィールドで操縦する必要性を排除します
- 当て推量を排除し、圃場の周りに完全なヘッダースワスを確保します
- 機械の生産性を最適化し、リアルタイムキネマティックの精度でそれぞれのパスを直線にします
- トラフィックパターンを制御し、圧縮を減らします
常に最新情報を提供するソフトウェア
- チャート、グラフ、レイヤードマップをカスタマイズして、品種/ハイブリッド、植物の個体数、土壌の地形や地質をさらに分析します
- 航空写真の上に収量と水分のマップを重ね、精密農法で追加情報をまとめます
- 生産性と圃場間の収量を毎年比較します

AFSバラエティトラッキング
- AFS Variety Trackingが種の品種、投入量、作付けから収穫までの性能を正確に記録します
- 畑あたり最大30品種の作付けデータを、収穫高のデータと共に利用することで、品種のパフォーマンスを簡単かつ正確に分析できます
自動カット幅
- 凹凸のある圃場や、ポイント畝、またはその他の以前に収穫した領域の走行時に、コンバインの裁断幅を調整します
- GPSレシーバーを併用すれば、より正確な面積と収穫高を正確に計算することができます
自動作物設定 ACS
- 作物の種類を選び、コンバインに基本機能を設定します
- カスタムコンバイン設定を保存して、後日参照できるようにします
- 枕地旋回のために、クリーニングファンを自動的に遅くします

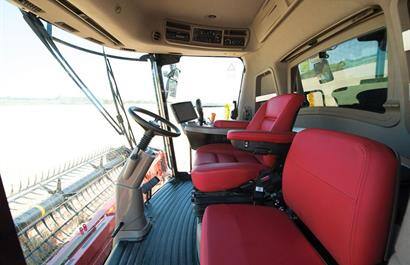

オペレーターの環境

卓越した快適さ、可視性、コントロール

主要コンバインメーカーの中でも最大かつ最も静音性に優れた1つであるAxial-Flowキャビンは、業界トップクラスの比類なき視界を実現。ヘッダー全体を見渡すことができます。人間工学に基づいた直観的なデザインで、最大限の快適さと生産性を手に入れることができます。乗って楽しんでください。業界トップのコンバインを体感できます。

モバイルオフィス
- 標準のUSB充電ポートにより、デバイスのキャブ内充電に簡単にアクセスすることができます
- 標準のAM / FMウェザーバンドラジオ。ラジオの3.5mm Auxジャック、2つのスピーカーが装備されています
- AM/FM/CD/Bluetooth^® ラジオがオプションで利用可能：4スピーカー、USB接続、キースイッチの3.5 mm Auxジャック（iPod / MP3接続）を搭載しています
- 携帯電話ホルダー：電話の画面を表示するように設計。Bluetooth接続が可能で、モニターの真下に表示することができます
右側のコンソール
- 150シリーズのコンバインでは、見やすさを考慮してAFS Pro 700ディスプレイがサイドレールの右側のコンソールに配置されています
- 多機能推進ハンドルは、収穫を最大限に制御するために再設計されました
- 操作性の向上のために、右側のコンソールコントロールが機能ごとにグループ化されています
- 携帯電話用クレードルは右側コンソールの前面に配置されています
照明
- ライト周囲にクロームベゼル
- 標準のハロゲンスタジアム照明は、8つのハロゲンライトを装備しています
- LED長距離照明がオプションで利用可能。合計4つのライトがキャブのミラーブラケットに装着されています
- LEDライトパッケージがオプションで利用可能。クロームベゼル付きのLEDライトが合計8つ装備されています

インストラクショナルシート/作業エリア
- 布またはオプションのハイバックレザーシート
- バックレストを押し下げると作業エリアとして機能。カップホルダーも装備されています
- 電源コンセントはシートのそばに設置されており、簡単に使用することができます
ステアリングコラムとステアリングホイール
- 座った状態での動きがより快適で、視認性を高めます
- ステアリングホイールは人間工学に基づいたデザインで、快適性を高めるために革が巻かれています。これはラグジュアリーキャブオプションでの標準装備です
- レッグルーム：シートトラベルが拡大され、足回りと足元のスペースが改善されました。フットペグが標準装備されています
ポータブル電気冷蔵庫
- トレーニングシートには、ポータブル電気冷蔵庫が収納されています。ラグジュアリーキャブオプションでの標準装備です
- 冷蔵庫は毎晩取り外して家に持ち帰り、掃除して中身を補充したり詰め替えることができます
- 冷蔵庫は、自宅から圃場への輸送中に冷却状態を保つために、コンセントに差し込むことができます
- トレーニングシートを開けると同時に蓋が開くようにするために、蓋をストラップで固定することができ、使いやすくなっています
- 冷蔵庫にはコードが2本付属しています

キャブトリムオプション
デラックスキャブ
- インストラクターシート下の収納
- カバー付きセンターピラー、後部の棚
- ポリビニルステアリングホイール
- 手動調整ミラー
- テレスコピックステアリング
- フットレストペダル
ラグジュアリーキャブ
- ポータブル冷蔵庫
- 後部に追加の収納スペース
- 革巻きステアリングホイール
- 左側と後部のウィンドウシェード
- 電動調整ミラー
- テレスコピックステアリング
- フットレストペダル
シェード
デラックスキャブ
- フロントシェード付き着色ガラス
ラグジュアリーキャブ
- フロントシェード付き着色ガラス
- 左側シェード
- 右側シェード（オプション）
- リアウィンドウシェード：AFS Pro 700モニター画面のキャブのウィンドウからのまぶしさを軽減
収納スペース
デラックスキャブ
- シートの後ろと横に固定された棚
- シート下の収納トレー
- トレーナーシート下の収納トレー
- コンパートメントの冷房/暖房：HVACシステムによる冷暖房
ラグジュアリーキャブ
- コンパートメントの冷房/暖房：HVACシステムによる冷暖房
- シートの後ろに収納スペース
- シートの左右の収納
- 右側のセンターピラーには2段の棚付き収納スペース
- 左側のセンターピラーには3段の棚付き収納スペース

メンテナンスと動作可能時間

シーズンを最大限に活用

顧客駆動インプットを通じて、Case IHはお客様が作業をより容易に行え、生産性を最大にできるよう取り組んでいます。

ベルトやチェーンにはアクセスしやすいため、調整やメンテナンス性に優れています。
独自のインタラクティブなPCトレーニングプログラムを実施し、Axial-Flowコンバインのコンポーネント、操作、調整の理解を深めていただくようご支援しております。
最寄りのエキスパートまでご連絡の上、詳細、仕様書の比較、またはデモのスケジュールをご確認ください。最寄りの販売代理店を見つけるには、Case IH販売代理店ロケーターをご覧ください。
