Axial-Flow® 140シリーズコンバイン
  • Axial-Flow® 150シリーズコンバイン
  • ヘッダー

Axial-Flow® 140シリーズコンバイン

強化されたCase IH Axial-Flow® 140シリーズのコンバインは、生産性の向上を実現。トランスミッションが向上し標準機能も増えたため、様々な作物と圃場条件に合わせた調整が容易になり、より高質な穀物の生産による生産性向上を実現します。

フィーディングシステム

機能性能の向上

高容量機能と重量回転繰り出しシステムにより作業をスピードアップ。作物の流れが強化され、コンバインへの送込みも改善されたため、作物の流れもスムーズに、作物への負担も軽減。
Axial-Flow140-Performance
  • ヘッダー

    機能が向上し、拡張されたヘッダーラインナップには最新の収穫テクノロジーが組み込まれています。140シリーズでは以下のヘッダーをご利用いただけます。
    • Corn
    • Draper
    • Flex Auger
    • Grain
    • Pickup
  • フィーダー収納

    • スラットとフィーダーチェーンの追加された8ピッチスペーシングとポジショニングにより、マテリアルは移行円錐台に向かってさらに速く、均等に送り出されます。
    • 新しいロックトラップビーターはらせん状のデザインを特徴とし、コンバインへの石の侵入を防ぎます。
  • フィーダーのギアボックス

    • 下方のフィーダーギアボックスは、チョッピング円錐ヘッドなど大型ヘッダーの高馬力要件に対応。
    • 即時フィーダーは、フィーダーシャフト上の摩擦クラッチとフィーダードラム上のラジアルピンクラッチの両方でフィーダーを保護し、ベルトやチェーンは不要です。
    • 3速ギアボックスでは、ローター速度オーバーラップでベルト寿命の向上を実現。一般的に採用されているローター速度での最適なポジショニングが保証されます。

トランスミッション

2速電子シャフトトランスミッションによりシームレスなコントロールを実現

シンプル性、利便性、それとも卓越性。コントロールに求めるものが何であれCase IH Axial-Flowコンバインならお望みどおりのシングルローターテクノロジーでご利用いただけます。シンプルで、効率性に優れた高信頼ベルトドリブンローター設計によって、140シリーズは実証されたテクノロジーを提供します。
Axial-Flow140-Transmission
  • 電子シフトトランスミッション

    • 高速および低速レンジにより、変速せずに様々な圃場条件で作業できます。
    • 向上した静止摩擦により変速もしやすいため、収穫期間を最大限に活用し、圃場での生産性を最大にすることができます。
  • ポンプドライブ/セパレータードライブ

    • PTOギアケースデザインの向上により、ポンプとドライブが2,100 rpm未満で効率的に動作します。
    • 最大限の省燃費を実現し、エンジンの摩耗を抑えます。

脱穀と分離

収穫をコントロール

当社はシングルローターの開発を1960年代に開始し、その先駆者となりました。その後、当社は微調整、強化、向上を重ねローター性能における最高傑作、AFXローターを生み出しました。AFXローターは様々な構成に設定でき、作物と脱穀の両方の状態に適合させることができます。
Axial-Flow140-Threshing-and-Separating
  • 移行円錐台とローターインペラ

    • 特許を取得している移行円錐ベーンとローターインベラは作物をフィーダーから吹き飛ばし、やさしく脱穀速度にまで加速させます。
    • フィードアクセラレータは不要です。
    • 移行円錐台とインペラーはフィーダーから秒あたり約1,100立方フィートの空気を吸い込み、埃の多い状態での可視性を改善します。
  • AFXルーター

    • 直径30インチのAFXルーターの設計により、遠心力分離により、複数パスの粒単位でのやさしい脱穀が可能です。
    • STライスローターでは、厳しいライスの条件に対応するように設計され、よりスムーズなフィーディングが可能となり、操作状の特性が向上しています。
    • STローターチューブの直径は以前より小さくなり、より長いやすりバーが追加されたことで、より多くの硬い稲わらをローターの全長を通じて処理できるようになりました。
  • モジュールとグレート

    • 軽量のスプリット凹形のデザインにより、以前の3つのセクションがそれぞれ2つに分割され、6つの凹面が形成されています。
    • 各凹面の重量はわずか38ポンド(以前のデザインの半分)。
    • 乗り降りもしやすく、作物の種類の変化に応じてマシンの構成を簡単に変更できます。
    • インフィードランプは個々のコンポーネントにボルトで固定されるようになったため、構成、サービス、メンテナンスが楽になりました。
  • ローターケージ

    • ローターケージは複数パスの粒単位でのやさしい脱穀、およびよりスムーズな作物の流れを実現します。
    • 同心ローターケージでは、積極的な作物コントロールが行え、ミシン目があるため、360度の最大作物分離が可能です。
  • ローターケージベーン

    • 調整可能でケージベーンにボルト固定
    • 様々な作物の状態に合わせて速度をカスタマイズ可能
  • ロータードライブ

    • 高信頼ベルト駆動ローター設計
    • 向上したPTOギアケース設計により効率的なポンプおよびドライブ操作を確保

クリーニングシステム

凹凸のある地形で優れた性能を発揮

高容量コンバインでは、大規模な高容量クリーニングシステムが必要です。Axial-Flowコンバインは、そのサイズのマシンに合ったクリーニングシステム容量で優れた生産性、穀物試料品質、節約を実現します。クロスフロークリーニングファンは、その特許取得デザインにより収穫物の状態に関係なく、一貫してクリーンな穀物試料を生み出します。
Axial-Flow140-Cleaning-System

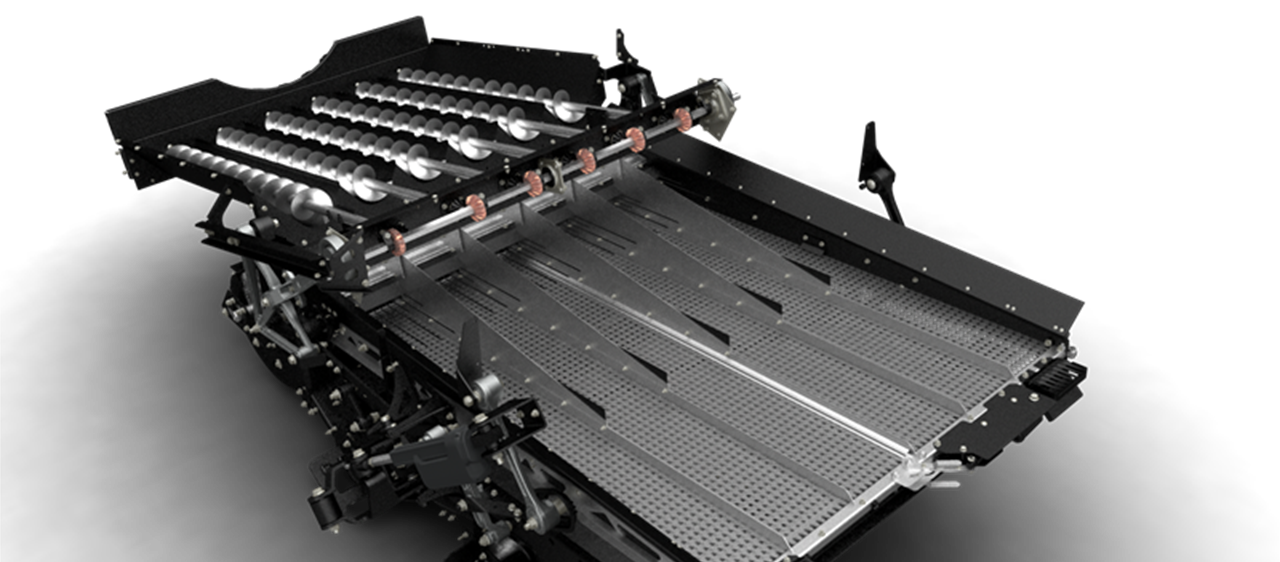

  • オーガベッド

    • 穀物をより効率的に移動するように設計された6オーガシステムは、1時間あたり最大5,000ブッシェルを産出します。
    • 左側のオーガは、他のオーガの逆方向に回転するため、クリーニングエリアは均等化されます。
  • クロスフローファン

    • ファンに入ると渦が生まれ、これによって気流が過給されることで、ふるい全体にバランスよくエアーがいきわたります。
    • エアーはファンのサイドではなく最上部から幅全体に入り、優れた気流が生まれます。
  • クロスフロークリーニングシステム

    • 不均等な地面を操作すると、キャビンのセンサーによってこれが自動的に検出されます。
    • 前から後ろ、そして横から横に振動することで、楕円の動きが生まれ、上部のふるい上の作物は均等に分散されます。これによってクリーニング能力が最大化されます。
    • 作物と状態によって異なりますが生産性が最大20%向上します。
  • テーリングデザイン

    • 位置が変更されたテーリング昇降機により、コンバインの右側に届きやすくなり、サービスやメンテナンスが容易になりました。

残留物の管理

メンテナンスが容易な効率的コントロール

新しい作物の遺伝子に係る残留物の問題に対応するために、Case IHの残留物管理システムが構築されています。このシステムでは、Axial-Flow 140シリーズのコンバイン上で使用される、より大きなヘッダー幅全体で均等に機能し、翌年の作物のための土地の準備に役立ち、また、ベール梱包に適した一定の干し草の形状を形成し、長い穂を作ることができます。耕地から家畜需要まで、当社では各種さまざまな残留物管理機能を販売しています。
Axial-Flow140-Residue-Management
  • ローターの吐出側のデフレクタ

    • ローターの真裏に配置され、残留物をチョッパーに向かう中央のフィーディングポイントにデフレクトします
    • ローターの吐出側のデフレクタは、コンバインの右側から、4つの異なる位置に配置できるピンを使って調整できます
    • 干し草の形状が改善されます
  • チョッパー

    • 山形の形状で装着されたブレードにより、チョップの質が向上
    • バランスが一貫し、信頼性と耐久性が向上しています
    • 反対側の刃とチョッパーのブレードとの間のオーバーラップが大きくなるように再設計されています
    • シングルポイントのクイックラッチシステムおよびサービスロックアウトにより、残留物システム全体を揺らすことができメンテナンス時に便利です
  • 干し草シュート

    • 2つの残留物モード(スプレッドと干し草)には、残留物の要件に応じてオプションをご用意。藁の品質が向上します
  • 油圧駆動スプレッダー

    • 油圧駆動の残留物スプレッダーは、キャビン内で調整でき、300~750rpmの速度コントロールですぐにお使いいただけます。
    • スプレッドは手動で、またはキャビンから残留物の要件に合わせて調整できます。

穀物の処理

アップロード時間を削減

全Axial-Flowコンバインモデルで大型の穀物タンク、長いアガー、そしてすぐに折りたためる工具不要の穀物タンクエクステンションが標準装備です。より効率的に圃場作業を行えます。
Axial-Flow140-Grain-Handling
  • クリーンな穀物エレベーター

    より大きな処理量や容量に適した大型のクリーン穀物エレベーター。時間あたり最大5,000ブッシェルを処理できます。
  • 高いアンロード率

    • 5140で秒あたり2.5ブッシェルのアンロード率
    • 6140/7140で秒あたり3.2ブッシェルのアンロード率
    • 高いアンロード率により、穀物カートが圃場やアンロード中のアンガーの下にとどまる時間が短縮されます
  • 穀物タンク

    • 5140で250ブッシェル(オプションを使用した場合は300ブッシェル)
    • 6140および7140で300ブッシェル
    • 標準搭載のツール不要クイック折畳可能エクステンション
    • オプションの電源折畳穀物タンクカバーおよびエクステンション
  • アンロードオーガオプション

    • 最大30フィートのヘッダーで21フィート6インチ(標準)
    • 最大35フィートのヘッダーで24フィート5インチ(オプション)
    • エクステンションは40フィートのヘッダーまで利用可能
  • 軸噴出

    オプションの軸噴出では、アンロードの効率が向上します。穀物ストリームを最大3フィートまで制御でき、すべてキャビン内から実施できます。
  • 掃除が簡単

    オーガの雨どいスライドは簡単に取り外せるため、クリーングレインやテーリングオーガを素早く簡単に掃除できます。

メンテナンスとアップタイム

シーズンを最大限に活用

顧客駆動インプットを通じて、Case IHはお客様が作業をより容易に行え、生産性を最大にできるよう取り組んでいます。
• ベルトやチェーンにはアクセスしやすいため、調整やメンテナンス性に優れています。
• 独自のインタラクティブなPCトレーニングプログラムを実施し、Axial-Flowコンバインのコンポーネント、操作、調整の理解を深めていただくようご支援しております。
• 最寄りのエキスパートまでご連絡の上、詳細、仕様書の比較、またはデモのスケジュールをご確認ください。最寄りの販売代理店を見つけるには、Case IH販売代理店ロケーターをご覧ください。
Axial-Flow140-Maintenance-Uptime

オペレーターの環境

卓越した快適さ、可視性、コントロール

主要コンバインメーカーの中でも最大かつ最も静音性に優れた1つであるAxial-Flowキャビンは、業界トップクラスの比類なき視界を実現。ヘッダー全体を見渡すことができます。人間工学に基づいた直観的なデザインで、最大限の快適さと生産性を手に入れることができます。乗って楽しんでください。業界トップのコンバインを体感できます。
Axial-Flow140-Operator-Environment
